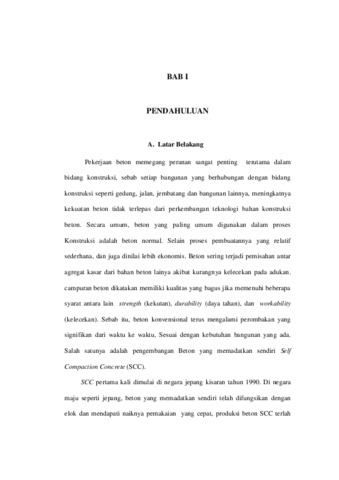

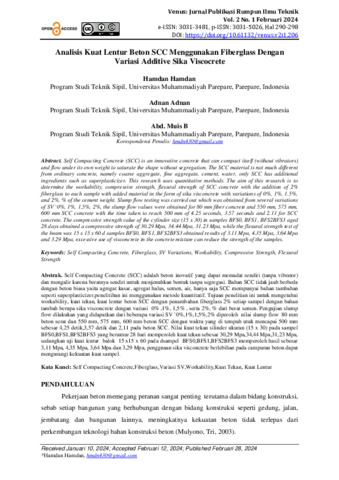

ANALISIS KUAT LENTUR BETON SCC MENGGUNAKAN FIBERGLASS DENGAN VARIASI ADDITIVE SIKA VISCOCRETE

Abstrak. Self Compacting Concrete (SCC) adalah beton inovatif yang dapat memadat sendiri (tanpa vibrator)
dan mengalir karena beratnya sendiri untuk menjenuhkan bentuk tanpa segregasi. Bahan SCC tidak jauh berbeda
dengan beton biasa yaitu agregat kasar, agregat halus, semen, air, hanya saja SCC mempunyai bahan tambahan
seperti superplasticizer.penelitihan ini menggunakan metode kuantitatif. Tujuan penelitian ini untuk mengetahui
workability, kuat tekan, kuat lentur beton SCC dengan penambahan fiberglass 2% setiap sampel dengan bahan
tambah berupa sika visconcrete dengan variasi 0% ,1%, 1,5% , serta 2%, % dari berat semen. Pengujian slump
flow dilakukan yang didapatkan dari beberapa variasi SV `0%,1%,1,5%,2% diperoleh nilai slump flow 80 mm
beton serat dan 550 mm, 575 mm, 600 mm beton SCC dengan waktu yang di tempuh utuk mencapai 500 mm
sebesar 4,25 detik,3,57 detik dan 2,11 pada beton SCC. Nilai kuat tekan silinder ukuran (15 x 30) pada sampel
BFS0,BFS1,BFS2BFS3 yang berumur 28 hari memperoleh kuat tekan sebesar 30,29 Mpa,34,44 Mpa,31,23 Mpa,
sedangkan uji kuat lentur balok 15 x15 x 60 pada dsampel BFS0,BFS1,BFS2BFS3 memperoleh hasil sebesar
3,11 Mpa, 4,35 Mpa, 3,64 Mpa dan 3,29 Mpa, penggnaan sika visconcrete berlebihan pada campuran beton dapat
mengurangi kekuatan kuat sampel.
